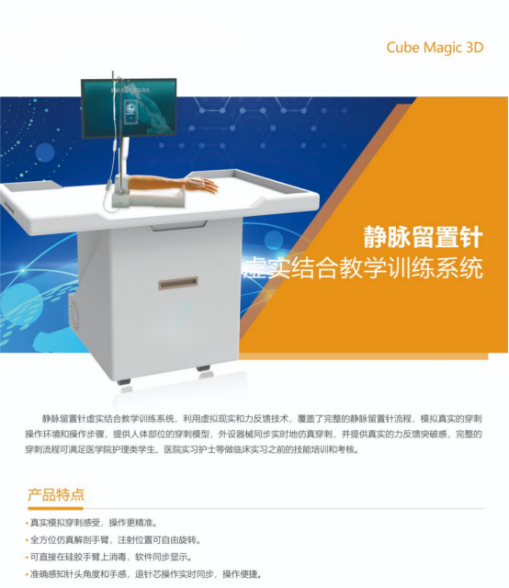

静脉留置针虚实结合教学训练系统，利用虚拟现实和力反馈技术,覆盖了完整的静脉留置针流程，模拟真实的穿刺操作环境和操作步骤；提供人体部位的穿刺模型；外设器械同步实时地仿真穿刺，并提供真实的力反馈突破感；完整的穿刺流程可满足医学院护理类学生、医院实习护士等做临床实习之前的技能培训和考核。本系统采用先进的虚拟现实和力反馈技术研发而成，系统包括两部分：外设器械模拟（含：一套成人手臂和力反馈穿刺针）和虚实结合三维仿真训练软件。
1、外设器械模拟：
★进行静脉留置针时使用专用力反馈静脉留置针穿刺针进行穿刺的操作。外设器械模拟部分可实现，有两个静脉上穿刺点可以选择，完整的穿刺过程，配备的力反馈系统，操作者穿刺时可体会到针进入皮肤时的阻力和进入血管时的落空感。操作正确穿刺针上有1颗LED灯亮起，表示回血功能，软件同步操作。设备可模拟调节滴速，软件实时进行滴速调节。
2、虚实结合穿刺教学系统：
系统支持完整的穿刺流程，包含同临床一致的穿刺操作、封管操作等；交互式力反馈技术，可提供每一个解剖层次的精准力感；丰富的血管模型，让操作者随意选择穿刺位置，更加贴近临床。
★1、具备一套成人手臂模型，模型内置智能芯片，能感知针头插入的角度和是否识别插入血管，并通过剖视窗口可以实时看到针穿刺入的位置，展示血管及周边肌肉、脂肪解剖结构。手臂具备2个不同位置穿刺模组。穿刺模组可以更换。手臂模型可以自由旋转调节注射位置，当手臂模型旋转时，三维虚拟仿真手臂也实时同步旋转调整位置。（需提供样品现场演示）
★2、操作者可以直接在硅胶手臂上进行消毒，消毒痕迹可以显示在三维虚拟软件的手臂上。（需提供样品现场演示）
★3、内置智能传感芯片力反馈穿刺针，可通过智能传感芯片和数据算法能够自动识别针穿刺的角度，并实时在电脑屏幕上显示持针角度的变化。如果角度不正确会提示操作错误。在静脉穿刺刺破皮肤时，刺穿血管时有突破落空感，与实际相符，并提供准确的操作手感。（需提供现场演示）
3、软件系统功能点：
完整、清楚、准确地展示静脉穿刺的具体操作流程，在部分操作过程中可360°旋转、缩放视角。系统能够智能引导学员完成整体静脉穿刺的操作。操作步骤内容如下：
3.1、用物准备：选择准备静脉留置针所需的用物，若选择有误，会弹出错误提示，并显示正确答案。
3.2、选择常用的浅静脉，并选择需要练习的静脉，评估血管弹性。
3.3、穿刺操作
▲（1）扎止血带：在穿刺点上方6-10cm处扎上止血带。（提供带有CMA和CCIC 标识的第三方检验报告复印件加盖投标人鲜章）
（2）消毒：使用棉签蘸取安尔碘消毒穿刺部位，范围不小于5cm，，消毒时显示消毒痕迹。
（3）排气：操作者可以通过调节输液滚轮进行排气的操作，调节时电脑屏幕上实时显示滴速。
★（4）穿刺：操作者使用力反馈静脉留置针穿刺针，可以直接调整针尖斜面朝上。与皮肤呈15-30°进针穿刺模拟手臂，穿刺过程中在屏幕上可以实时且同步通过剖视窗口视角来查看穿刺的位置和角度。（需提供样品现场演示）
★（5）突破血管：穿刺针上的灯亮红色，表示回血，见回血后降低角度5°~15°沿静脉进入0.2cm，穿刺过程三维仿真软件实时同步穿刺的角度，角度错误则提示调整角度。（需提供样品现场演示）
★（6）退针芯：操作者可以左手持Y接口，右手先退出针芯少许。再将外套管沿血管方向送入的同时退针芯，左手固定两翼，右手迅速将针芯抽出。退针芯的操作实时与三维虚拟仿真软件同步，在真实手臂模型上的退针芯操作会同步显示在屏幕上。（需提供样品现场演示）
▲（7）固定：透明敷贴固定留置针、胶布留置针三叉接口、头皮钢针管及针柄。（提供带有CMA和CCIC 标识的第三方检验报告复印件加盖投标人鲜章）
★（8）调节滴速：操作者调节输液滚轮，调节时电脑屏幕上实时显示当前滴速并进行判断滴速调节是否正确。（需提供样品现场演示）
★（9）封管：操作者用专用的注射器连接静脉留置针，进行推注封管液的操作，电脑屏幕上可同步显示连接、拔除注射器以及推注的操作。（需提供样品现场演示）
（10）拔针：输液完毕，去除胶布和无菌敷贴。关闭调节器，迅速拔出留置针，纵向按压穿刺点至不出血为止。
4、配置清单：
（1）静脉留置针手臂模型 1套
（2）专用力反馈静脉留置针穿刺针 5套
（3）手背穿刺模组 5组
（4）手臂穿刺模组 5组
（5）封管专用注射器 1个
（6）专用棉签 1个
（7）输液架及输液袋（含滴速调节） 1套
（8）静脉留置针配套移动智能一体化推车 1套（含专用显示屏）
